两种控制VOCs治理设施的风量方法

来源: VOCs减排工作站      发布时间:2021-08-31       阅读次数:

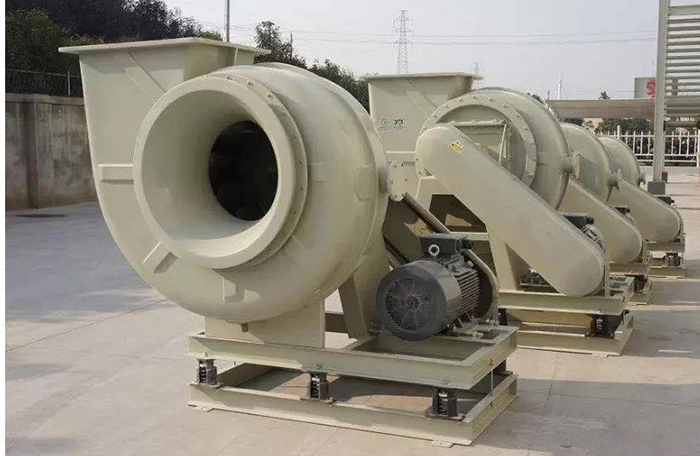

  众所周知,我们在做VOCs治理工程时,会根据现场工况及调试情况确定最终的风量,虽与设计风量无较大偏差,但过程需要风量调节,平衡好各个收集点位的收集效果和系统风压平衡。VOCs末端治理设备会根据环境调节风机风量,风机风量常用的控制方法一般有风门控制方式和变频调速控制方式。

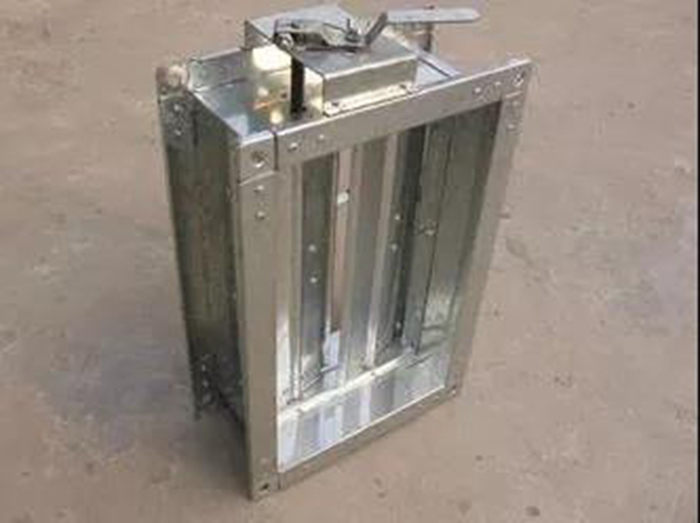

  风门风量控制技术其实就是指按照满足实际需求最大设计风量选择风机型号,在风机额定风速运行条件下使用挡风板、阀门等控制管道截面积来调节气体的流量。


  相较于风门控制风量,利用变频调速方式控制风机风量的方案有以下几方面的优势:

  1)变频调速方式在风量要求较小时转速较低,风量要求较大时转速较高,风机不是一直全功率运行,无功功率消耗小,所以更加节能;

  2)变频调速方式省略了机械式的风量控制结构,降低了机械故障率;

  3)变频调速方式的速度调节范围更大、速度调节精度更高、速度调节更平滑;

  4)采用变频调速方式电动机的起动电流更小,起动过程更平缓,可以实现电动机软起动。


  因此,下面详细讲讲风机变频器控制:

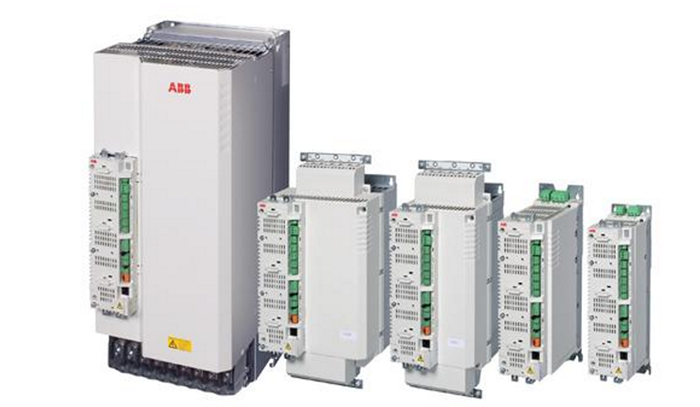

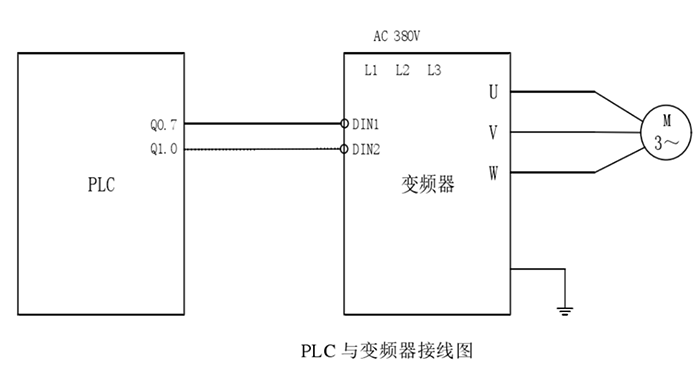

  泵和风机都是常见的流体类负载。因为流体类负载低速运转时的功率远远小于高速运转时的功率,所以采用变频器调节这类负载的转速,有很好的节能效果,当然这也意味着流体类负载要注意转速不能超过额定转速。一般来说,流体类负载变频器调节转速既可以选择专用型变频器,也可以选择通用型变频器。举个例子,某项VOCs治理工程,综合各方面的考虑,选用了西门子的 MM420 变频器,考虑到工业现场的复杂环境,采用抗干扰性强、响应速度快的多频段控制方式。西门子 S7-200PLC 与 MM420变频器之间的连接如下图所示:

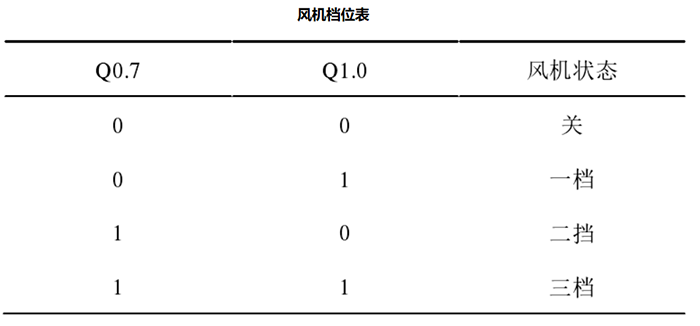

  PLC 数字量输出端子 Q0.7、Q1.0 分别与变频器的数字输入端口 DIN1、DIN2 相连,设计PLC 组合输出端口 Q1.0、Q0.7 的状态,将风机风量分为 3 档调节,如下表所示,这样就完成了一项VOCs废气治理工程的变频风机控制(含编程逻辑)。
